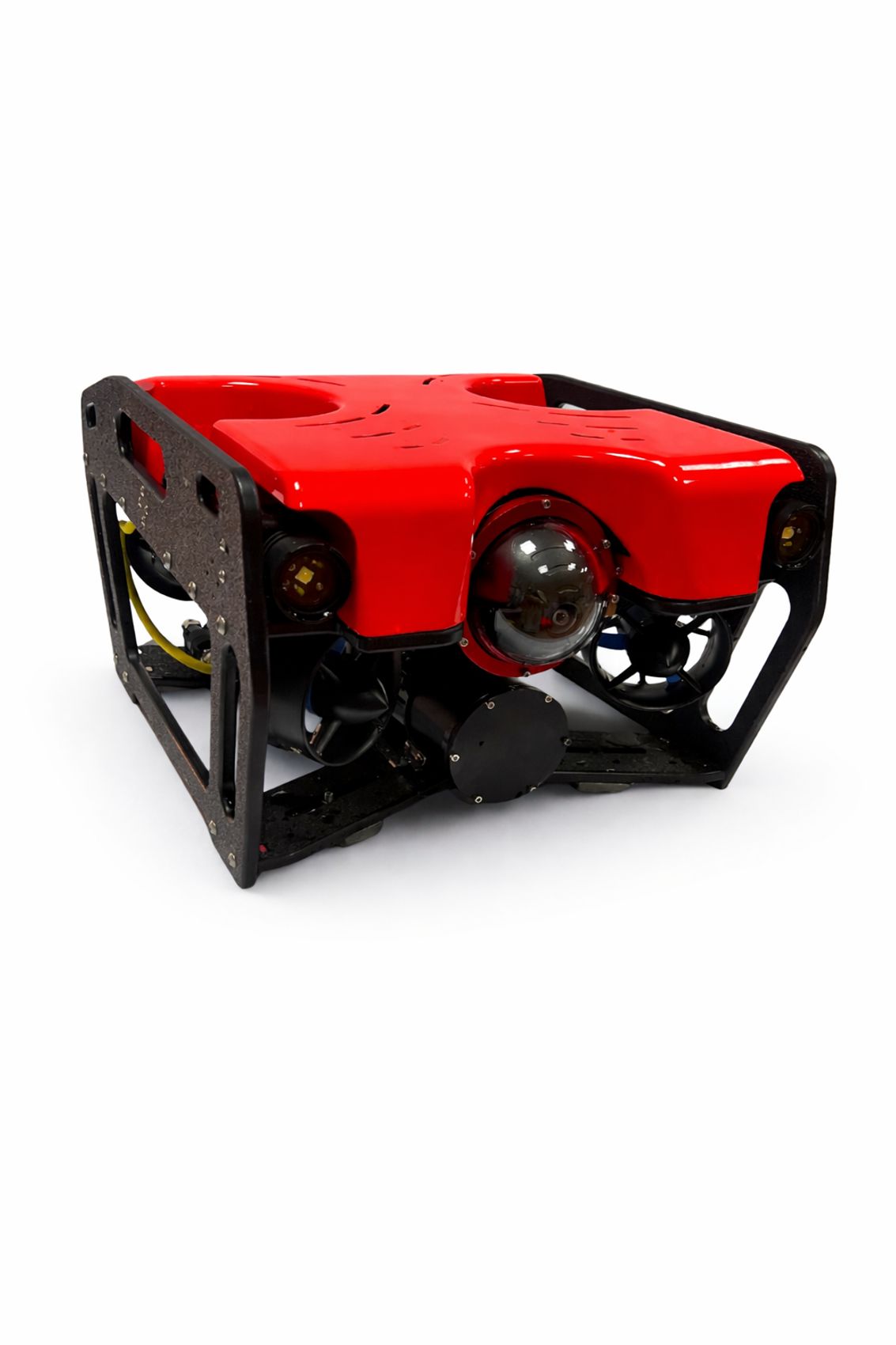

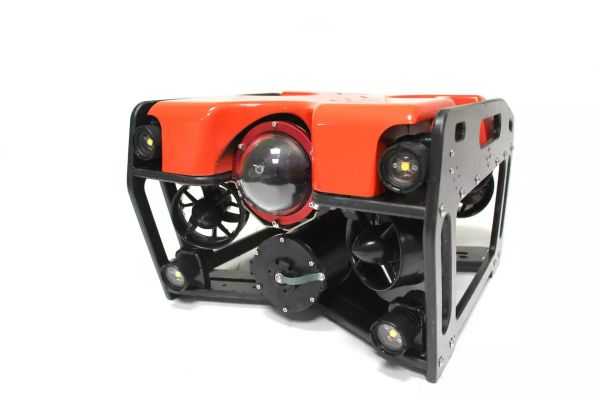

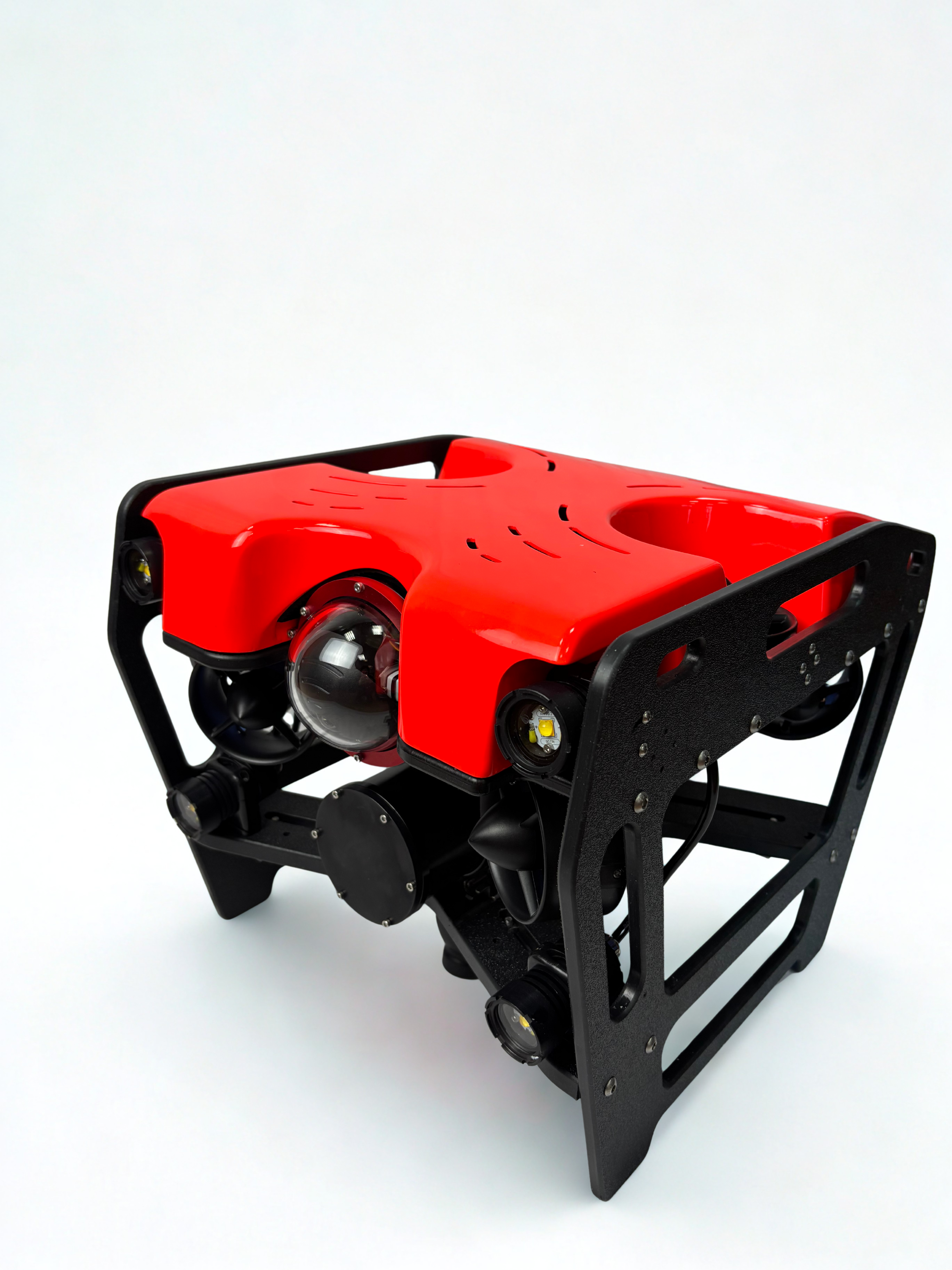

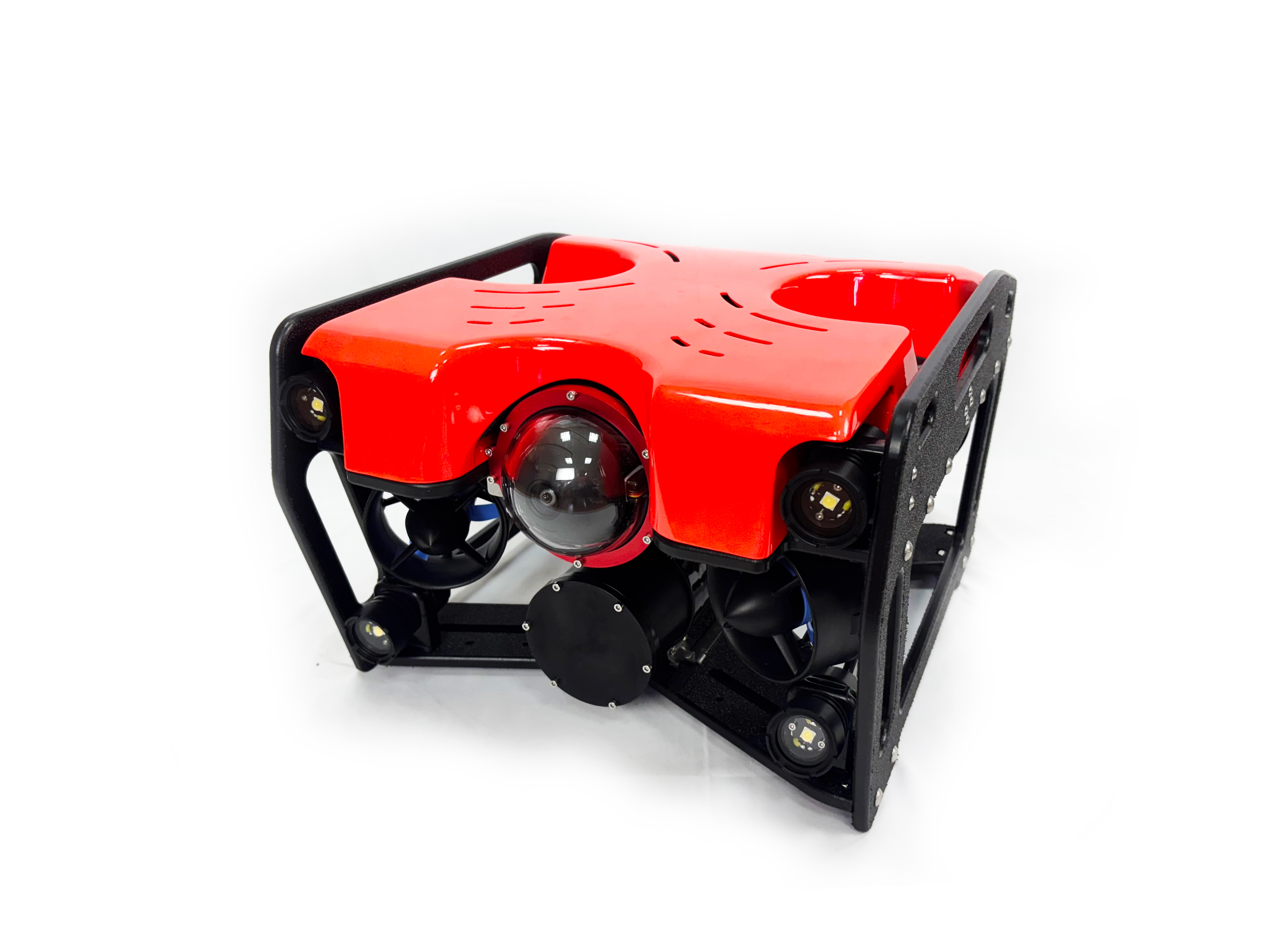

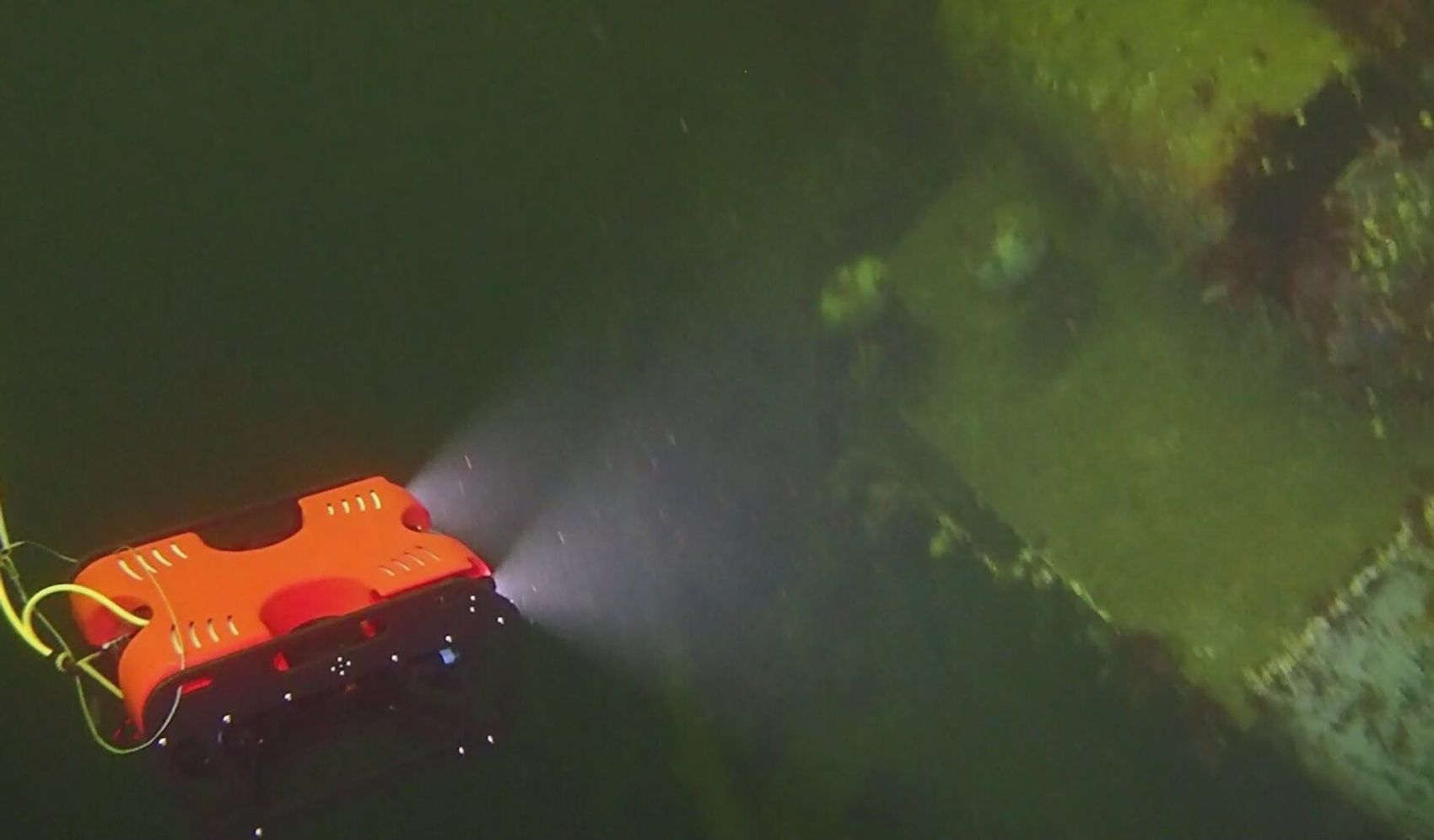

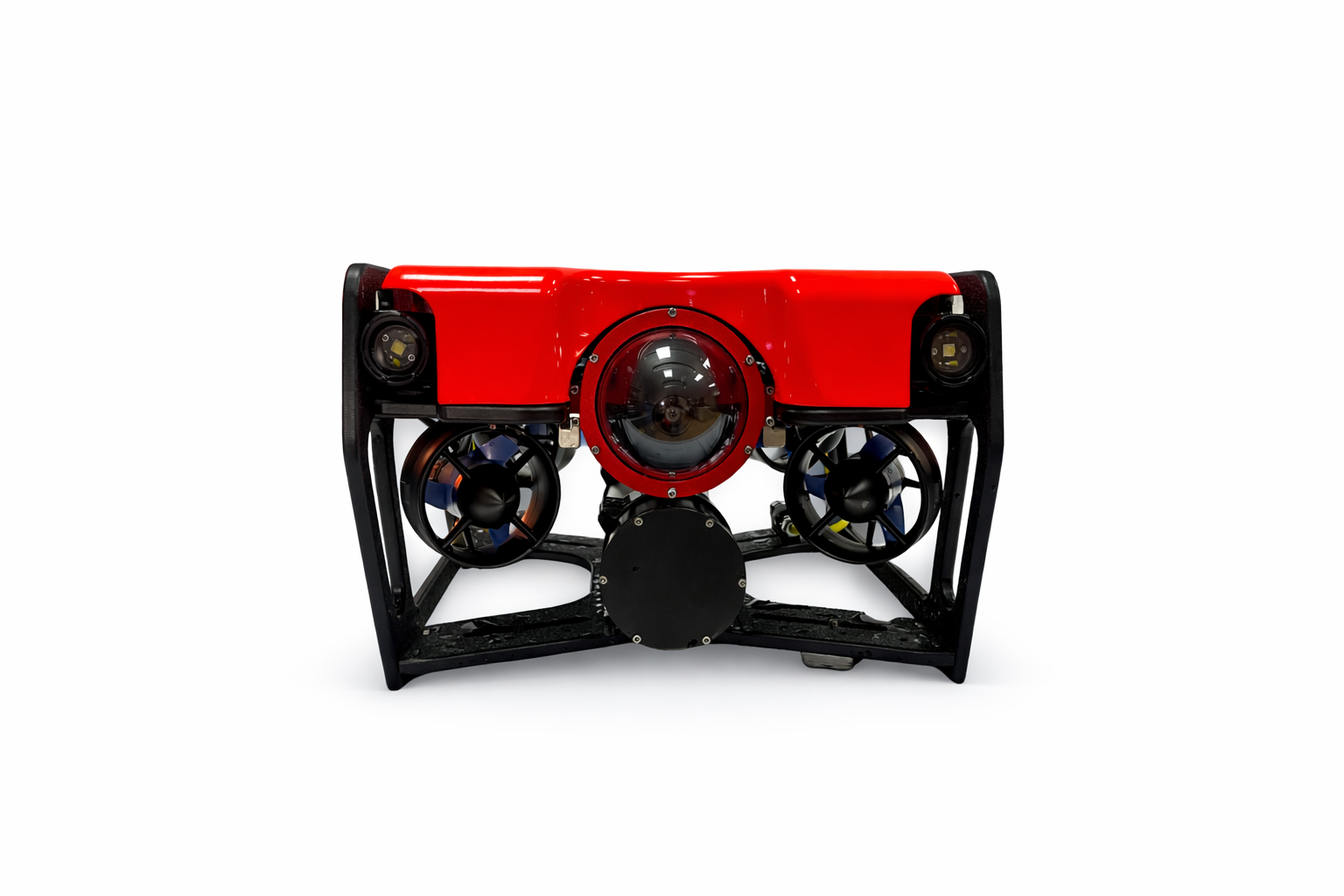

Подводный аппарат "Смартдайв" предназначен для осмотровых, поисковых и технических работ. С помощью транслируемого видео оператор может находить различные объекты под водой, а также вести осмотр опор мостов, гидротехнических сооружений, днищ кораблей, рыбацких сетей и многое другое.
Особенности ТПА "Смартдайв":
Малые габариты (465x370x260 мм) и лёгкий вес (12 кг) ТПА позволяют перемещаться под водой даже в узких пространствах и делают подводный аппарат удобно переносимым на суше.
Мощный аккумулятор обеспечивает автономную работу ТПА до 4-х часов (опционально — до 8-ми).
Для энергопитания подводного аппарата не требуется никакого оборудования энергообеспечения на суше, поэтому он по-настоящему автономен. Мобильное место работы оператора также эксплуатируется в автономном режиме.
Максимальная рабочая глубина ТПА составляет 150 метров, опционально – до 300 м.

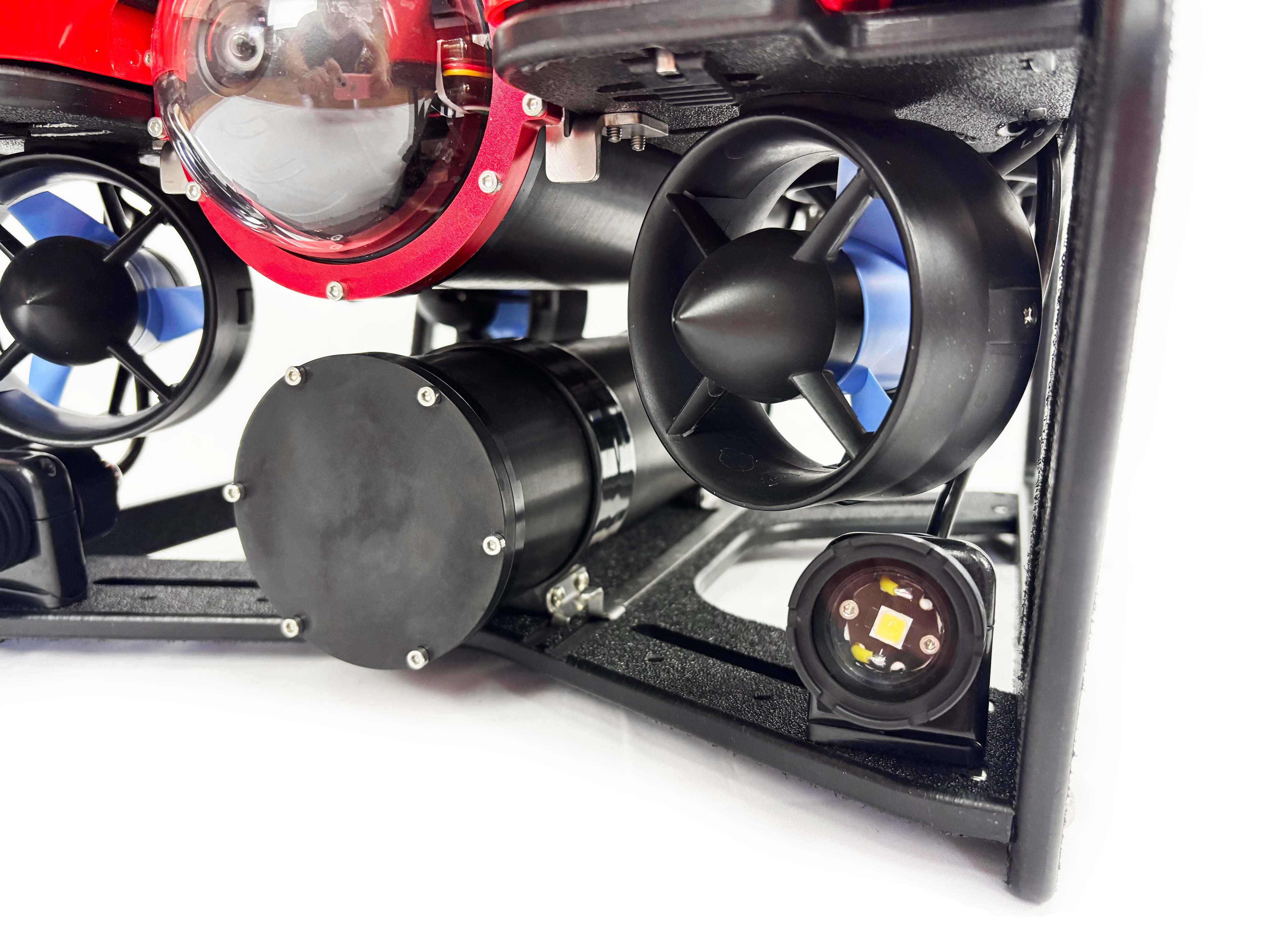

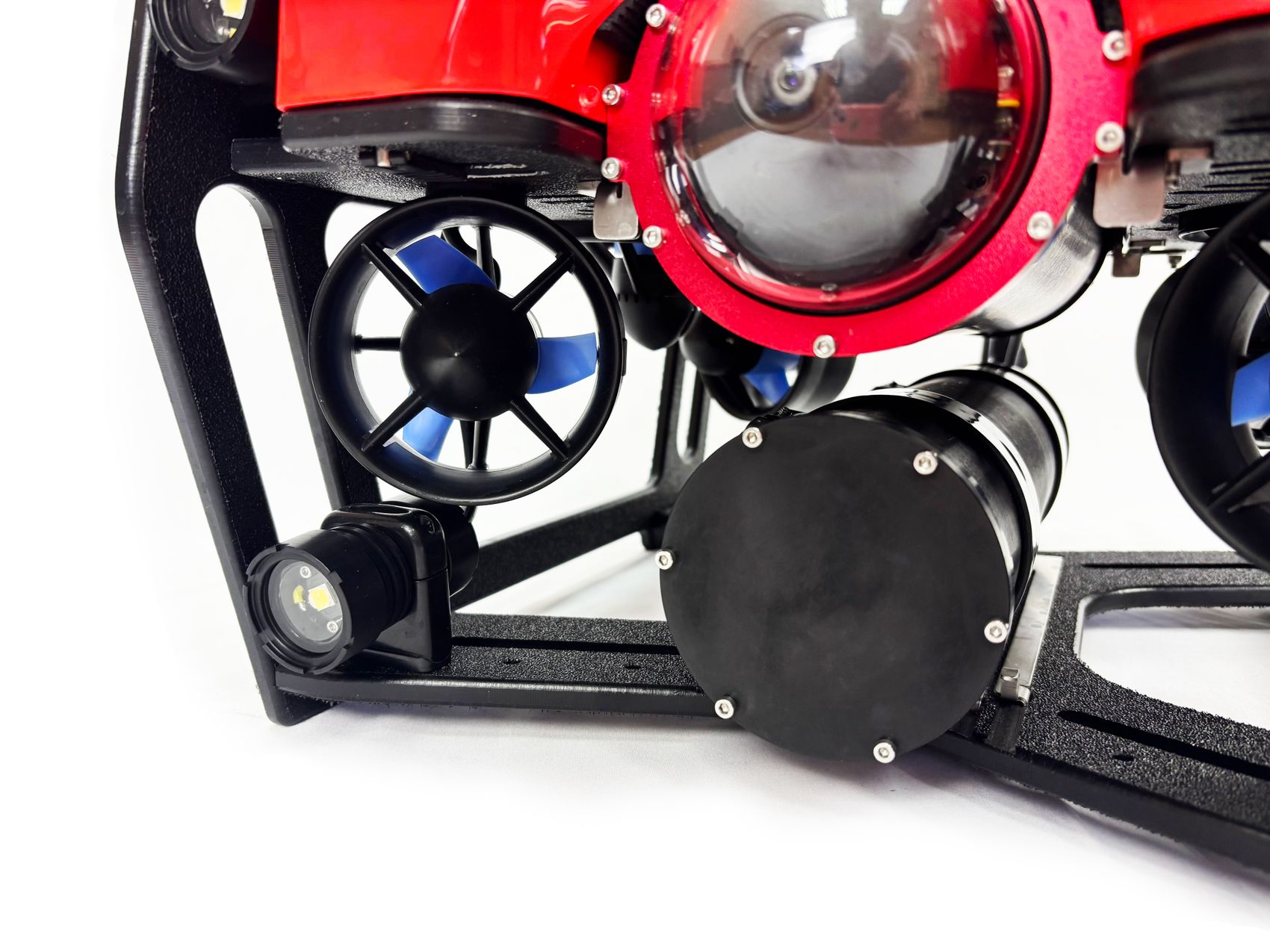

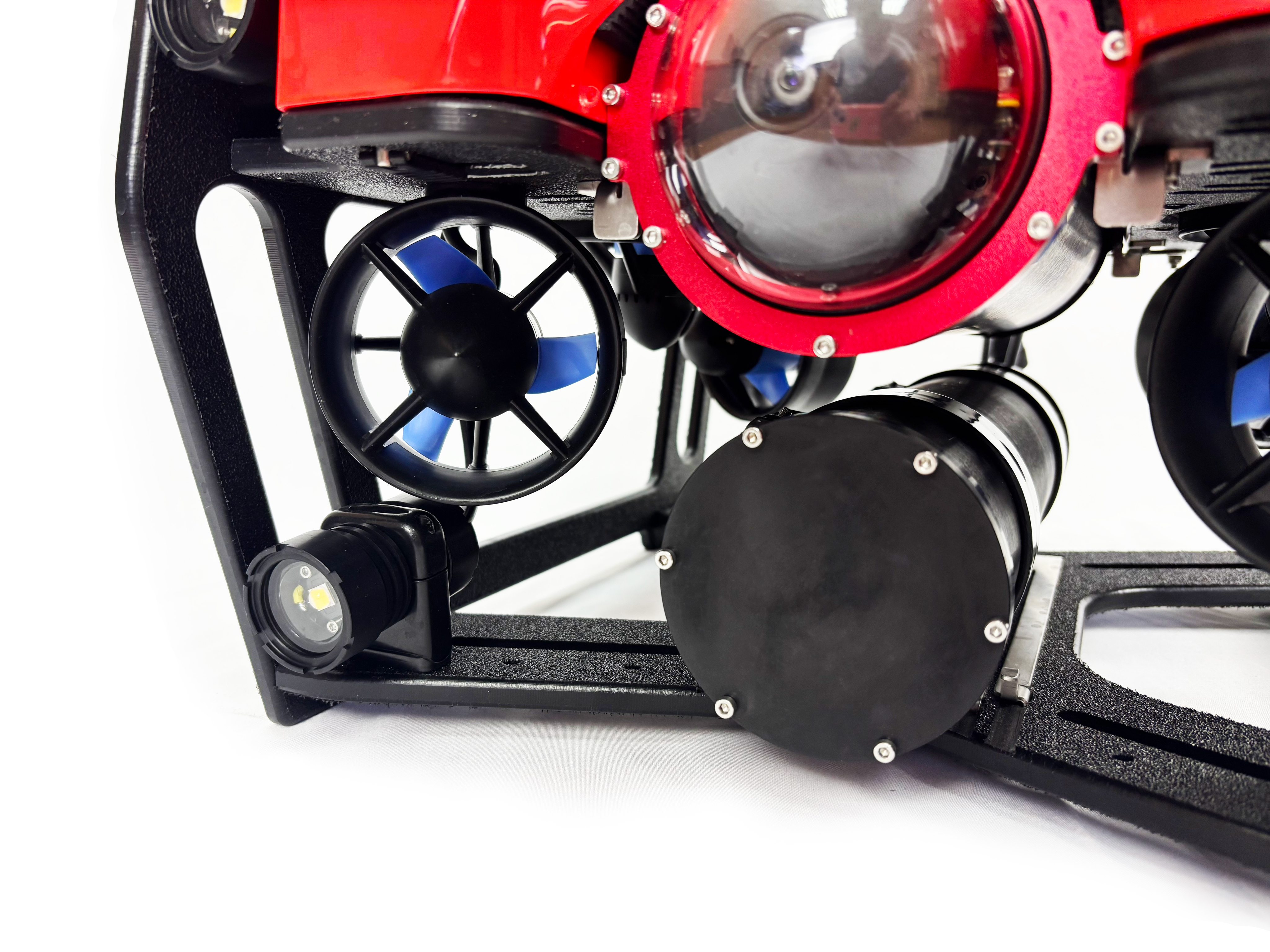

ТПА "Смартдайв" имеет шесть бесколлекторных двигателей. Два из них предназначены для вертикального движения, а четыре – для горизонтального. В зависимости от задач, направление двигателей может регулироваться: для максимальной скорости движения вперёд или лагом.
Максимальная скорость движения вперёд составляет 1,5 м/с (опционально – до 1,8 м/с).

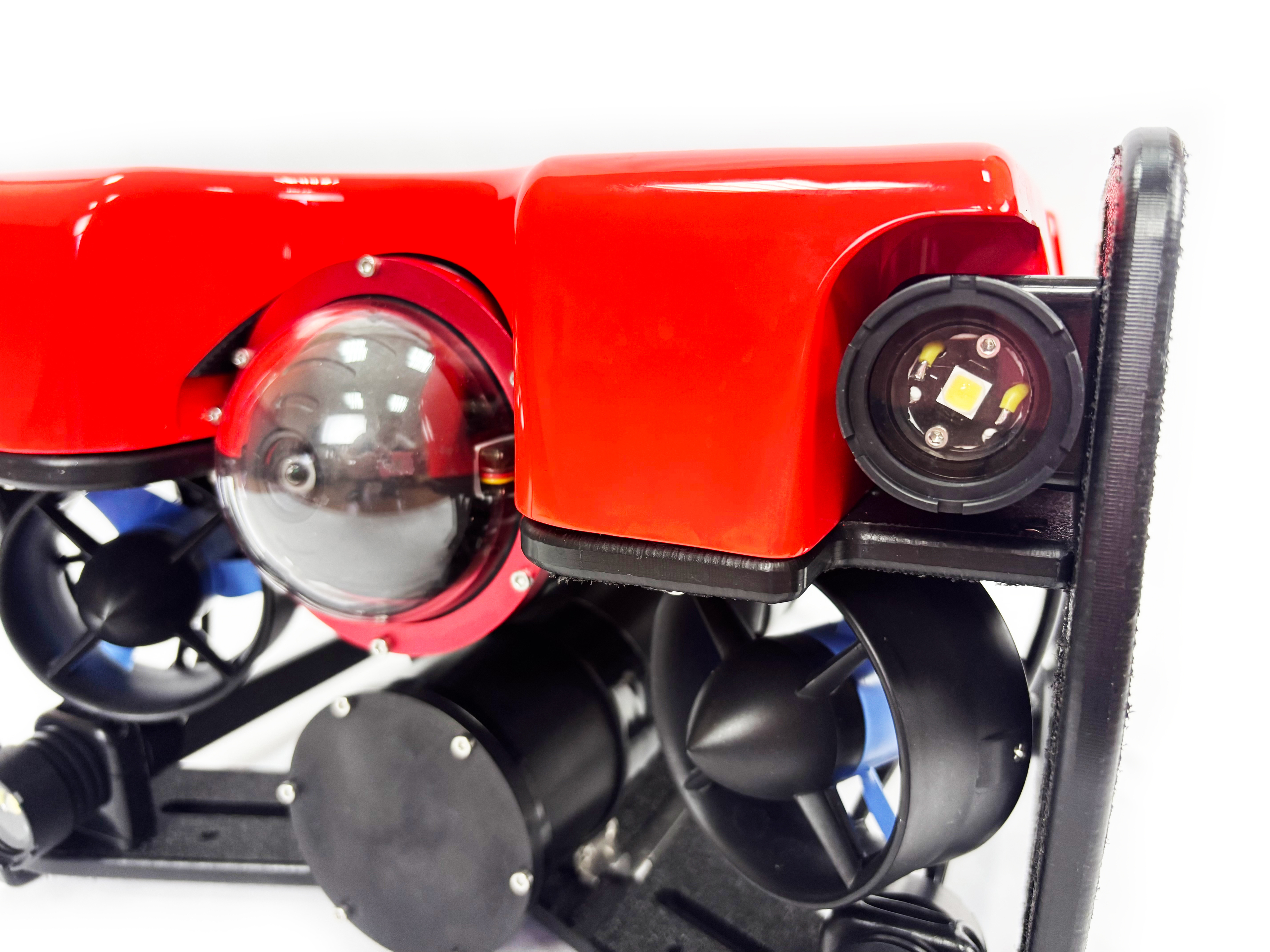

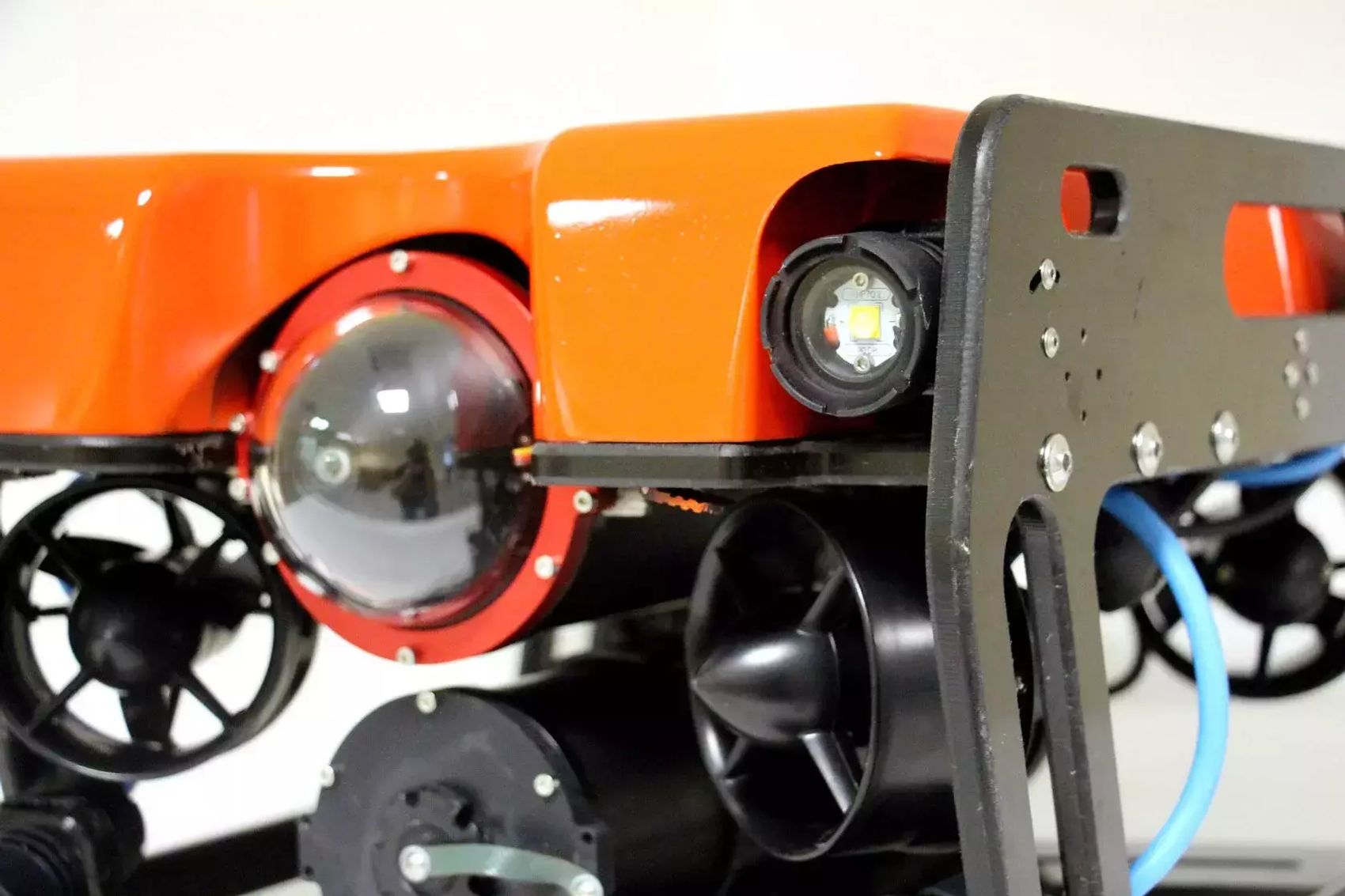

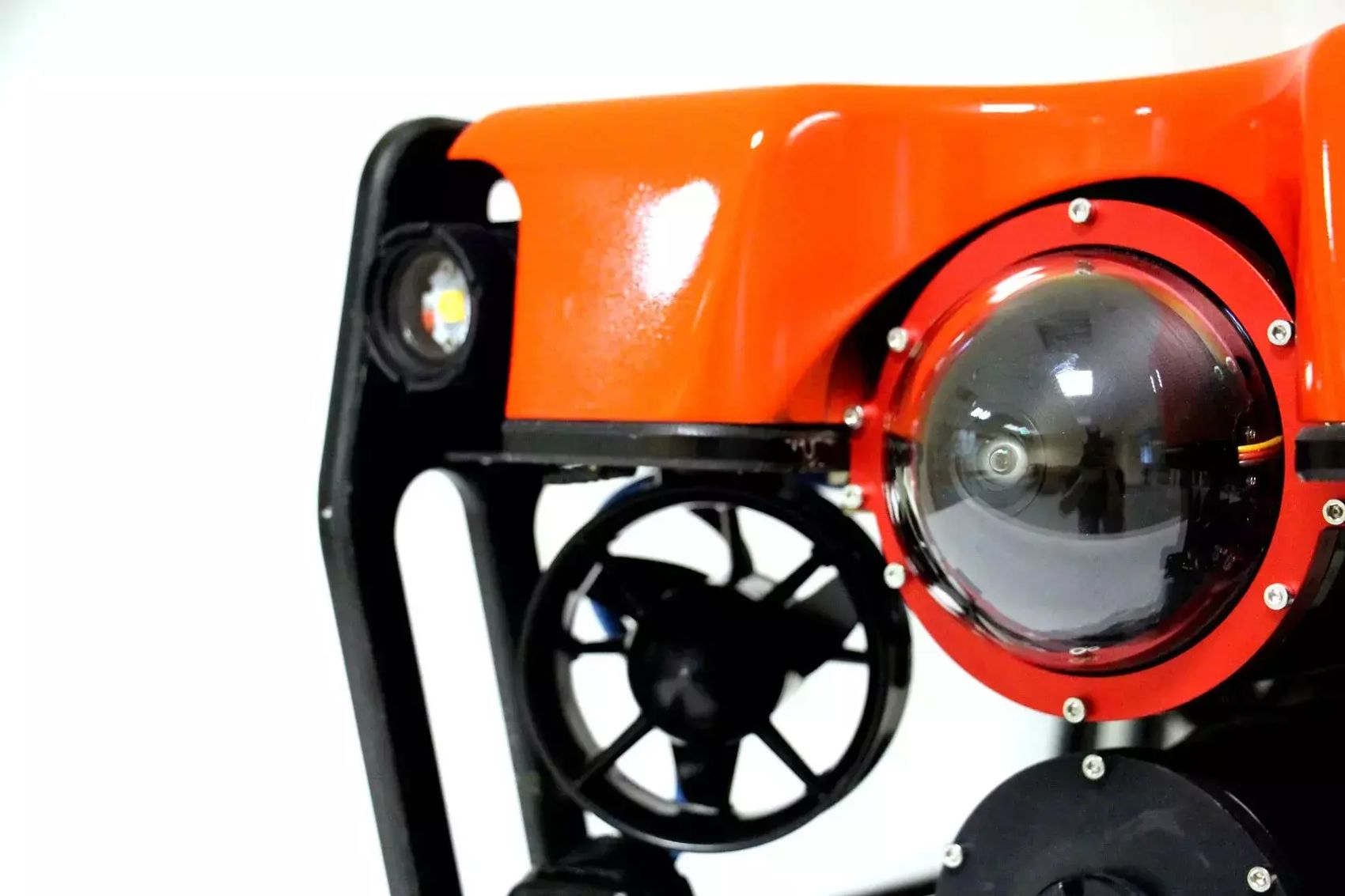

Видеокамера ТПА имеет разрешение Full HD, угол обзора 105° и располагается на поворотной платформе с углом отклонения по вертикали: ±80°. Дополнительно на подводный аппарат может быть установлена 4K видеокамера с датчиком глубины и температуры воды.
В базовой комплектации подводного аппарата "Смартдайв" идут 2 LED-светильника с суммарным световым потоком в 10 тысяч лм. Дополнительно можно установить ещё 2 таких же фонаря, тем самым увеличив суммарный световой поток до 20 тысяч лм. Опционально вместо светильников по 5 тысяч лм каждый возможно использовать светильники по 2,5 тысячи лм. Угол свечения каждого фонаря под водой – 95°. В зависимости от условий эксплуатации, направление каждого фонаря может регулироваться.
Фонарями можно управлять дистанционно: включать, выключать и изменять мощность светового потока.
Технические характеристики ТПА "Смартдайв"
| Смартдайв-150 | |
|---|---|
| Характеристика | Значение |
| Максимальная глубина | 150 м |
| Максимальная скорость (движение вперёд) | 1,5 м/с (опционально – до 1,8 м/с) |
| Габариты | 465х370х260 мм |
| Вес на суше | 12 кг |
| Бесколлекторные двигатели | 6 шт. (в т.ч. 4 горизонтальных и 2 вертикальных) |
| Электрические характеристики двигателей | 3-х фазные, постоянного тока, номинальное напряжение 16 В |
| Регулировка направления горизонтальных двигателей | 3 положения двигателей: 1) для максимальной скорости движения вперёд, 2) оптимальное положение для движения вперёд и лагом, 3) для максимальной скорости движения лагом |
| Время автономной работы | до 4-х часов, в зависимости от условий работы (опционально — до 8-ми) |
| Аккумулятор | Литий-ионный, 18 А*ч (опционально – 36 А*ч) |
| Температурный диапазон работы (в воде) | 0...30°C |
| Видеокамера на поворотной платформе | Full HD (1080p), 30 кадров/сек, угол обзора: 105°, отклонение по вертикали: ±80° (опционально поставляется дополнительная 4К видеокамера с датчиком глубины и температуры воды) |
| Свет | 2 LED-светильника по 5 тысяч лм каждый (опционально – до 4-х светильников). Угол свечения: 95°. Температура света: 5000K. Фонарями можно управлять дистанционно: включать, выключать и изменять мощность светового потока. Опционально вместо светильников по 5 тысяч лм каждый возможна установка светильников по 2,5 тысячи лм |
| Регулировка направления верхних фонарей | 19° вверх и 38° вниз |

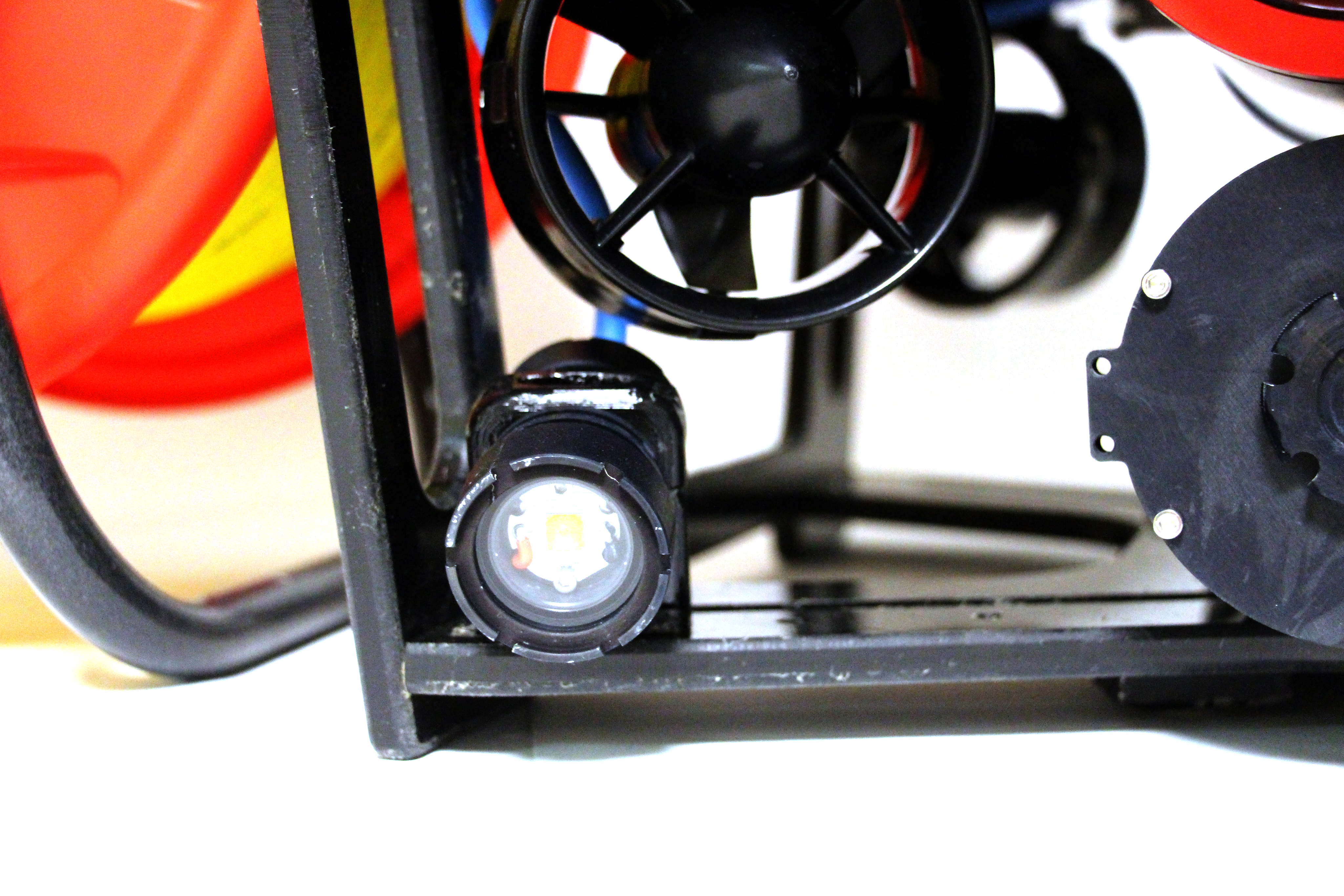

| Регулировка направления нижних фонарей | 23° вверх и вниз, 90° вправо и влево |
| Материал рамы корпуса | ПНД (полиэтилен низкого давления) |

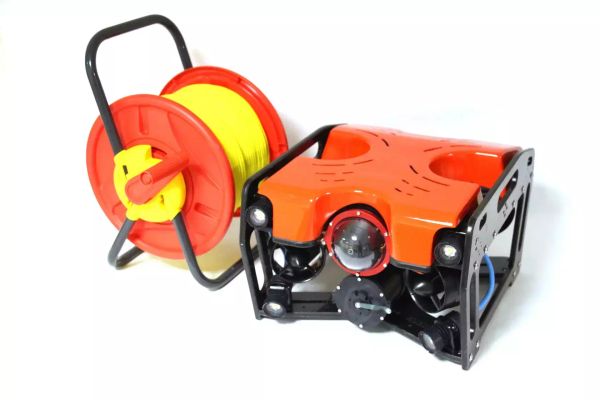

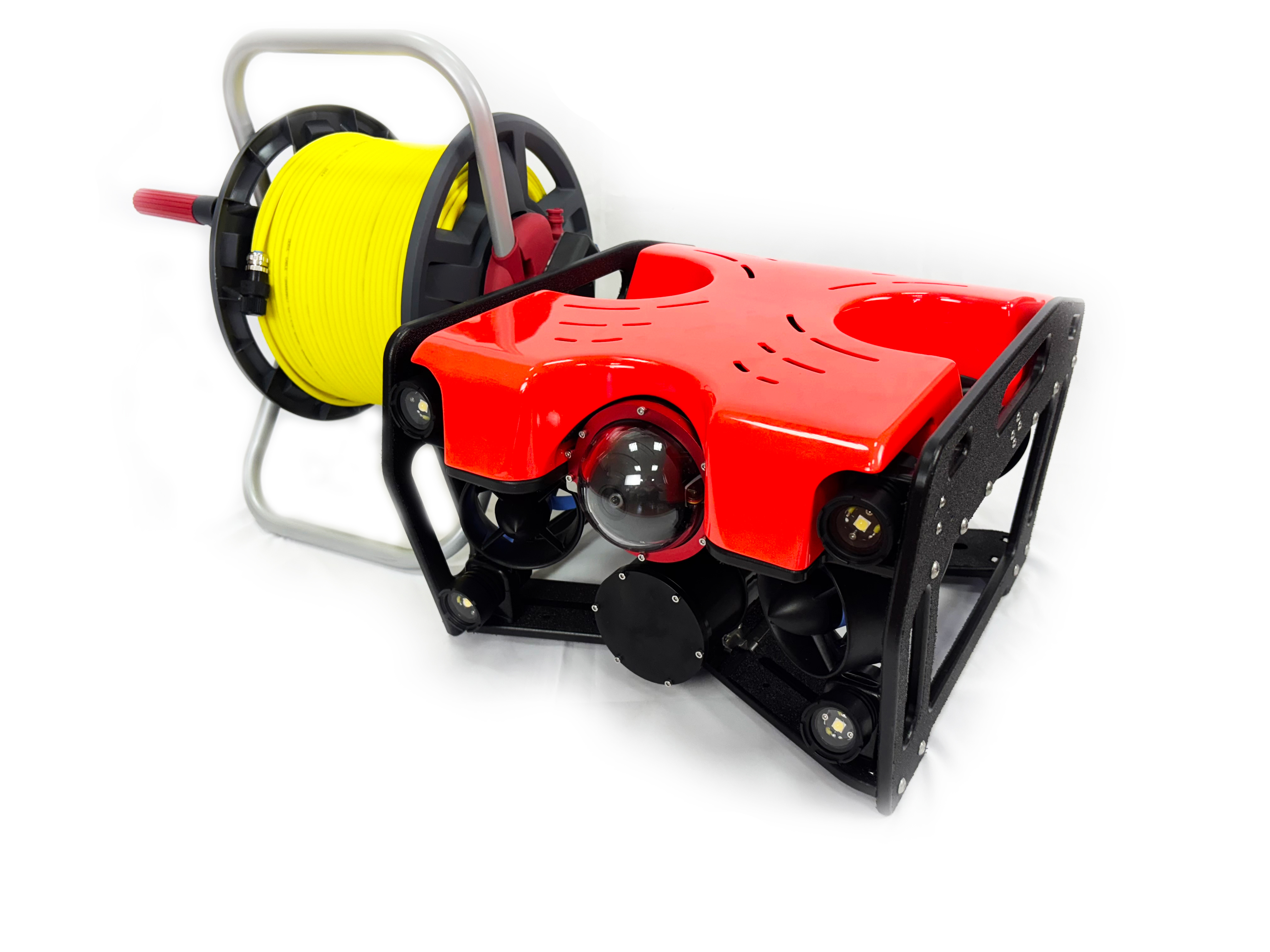

| Кабель-трос, армированный кевларовым волокном, на механической катушке со скользящим контактом (электрическая катушка – опция) | Диаметр 6,4 мм. Длина 150 м (опционально – до 300 м) |
| Датчики на борту | Гироскоп, акселерометр, глубины, температуры забортной воды, протечки корпуса (опционально), электронный компас, система контроля энергопотребления |

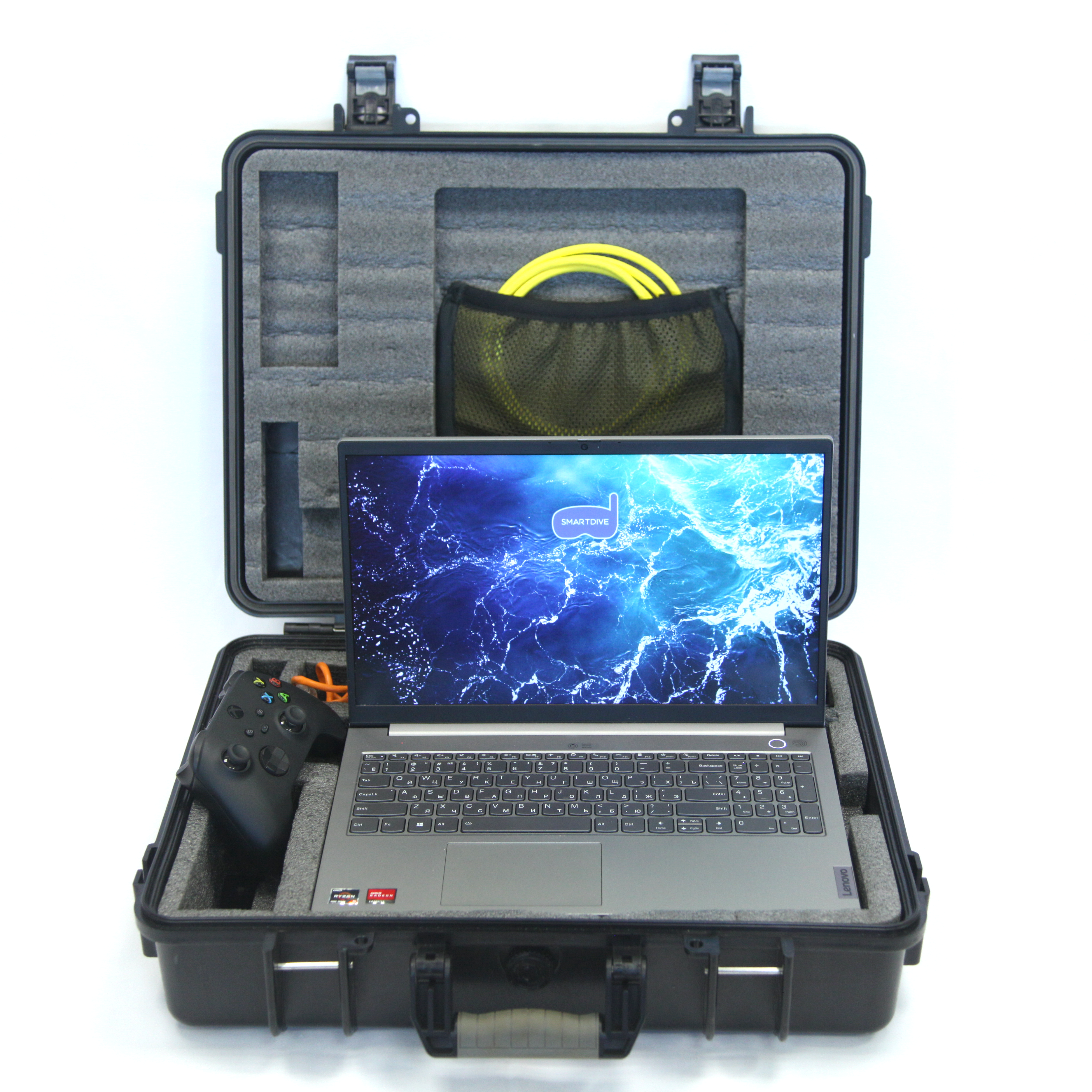

| Мобильное рабочее место оператора (также возможна поставка без него) | Портативный компьютер с ярким экраном в ударопрочном влагозащищённом кейсе – 1 шт. Программное обеспечение для управления ТПА Смартдайв предустановлено на компьютер. Управление подводным аппаратом происходит по интерфейсу Ethernet. Беспроводной джойстик управления – 1 шт. Очки виртуальной реальности (опционально) |
| Гарантийное, постгарантийное и сервисное обслуживание в России | 24 месяца с момента поставки |
Возможные опции:
| Механическая катушка со скользящим контактом для кабель-троса длиной до 300 метров |
| Кабель-трос, армированный кевларовым волокном (за 1 метр) |
| Быстросменный аккумулятор ёмкостью 18 А*ч |
| Быстросменный аккумулятор ёмкостью 36 А*ч |
| Зарядное устройство для аккумулятора |
| Набор датчиков протечки корпуса (2 шт.) |

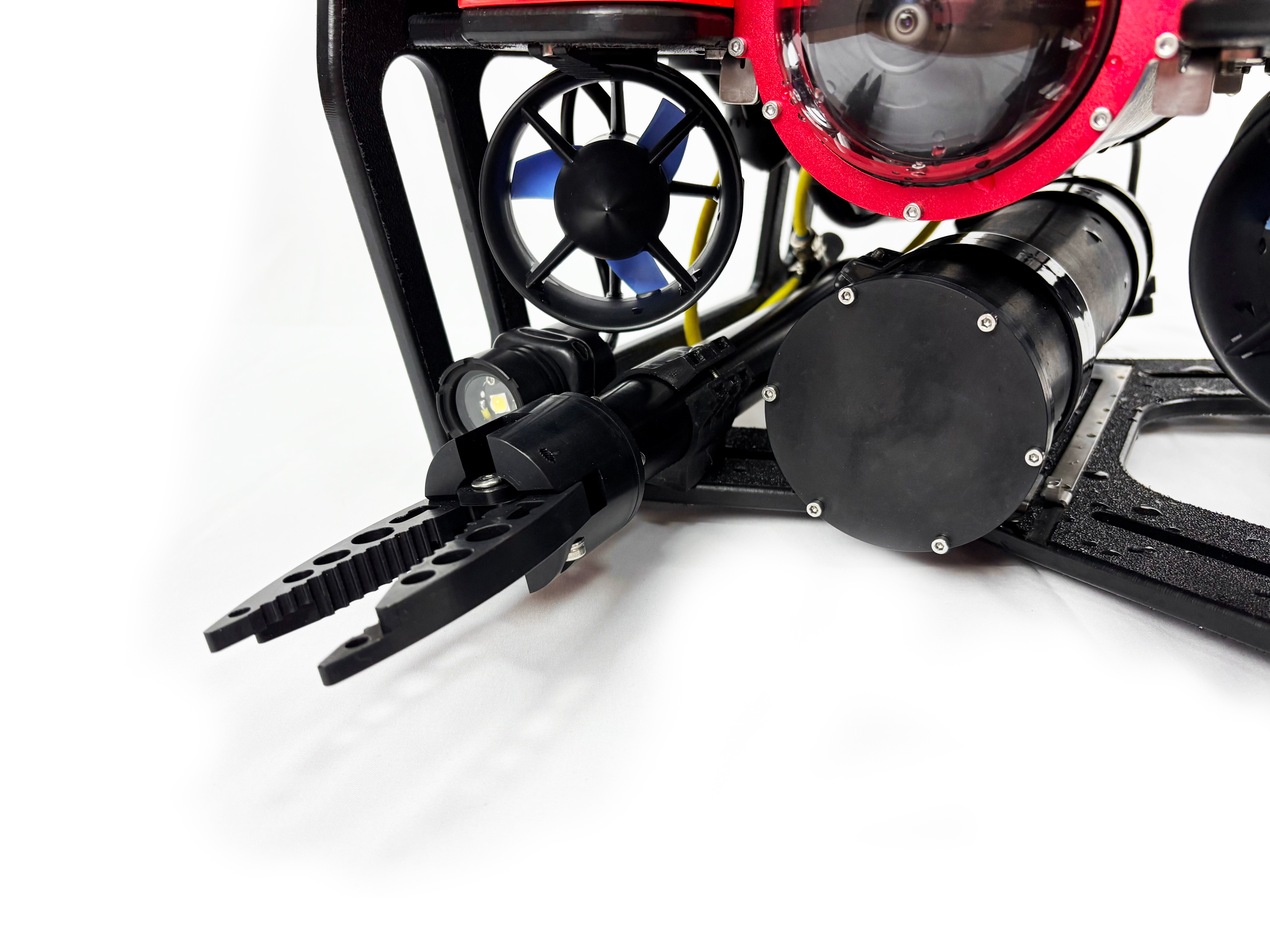

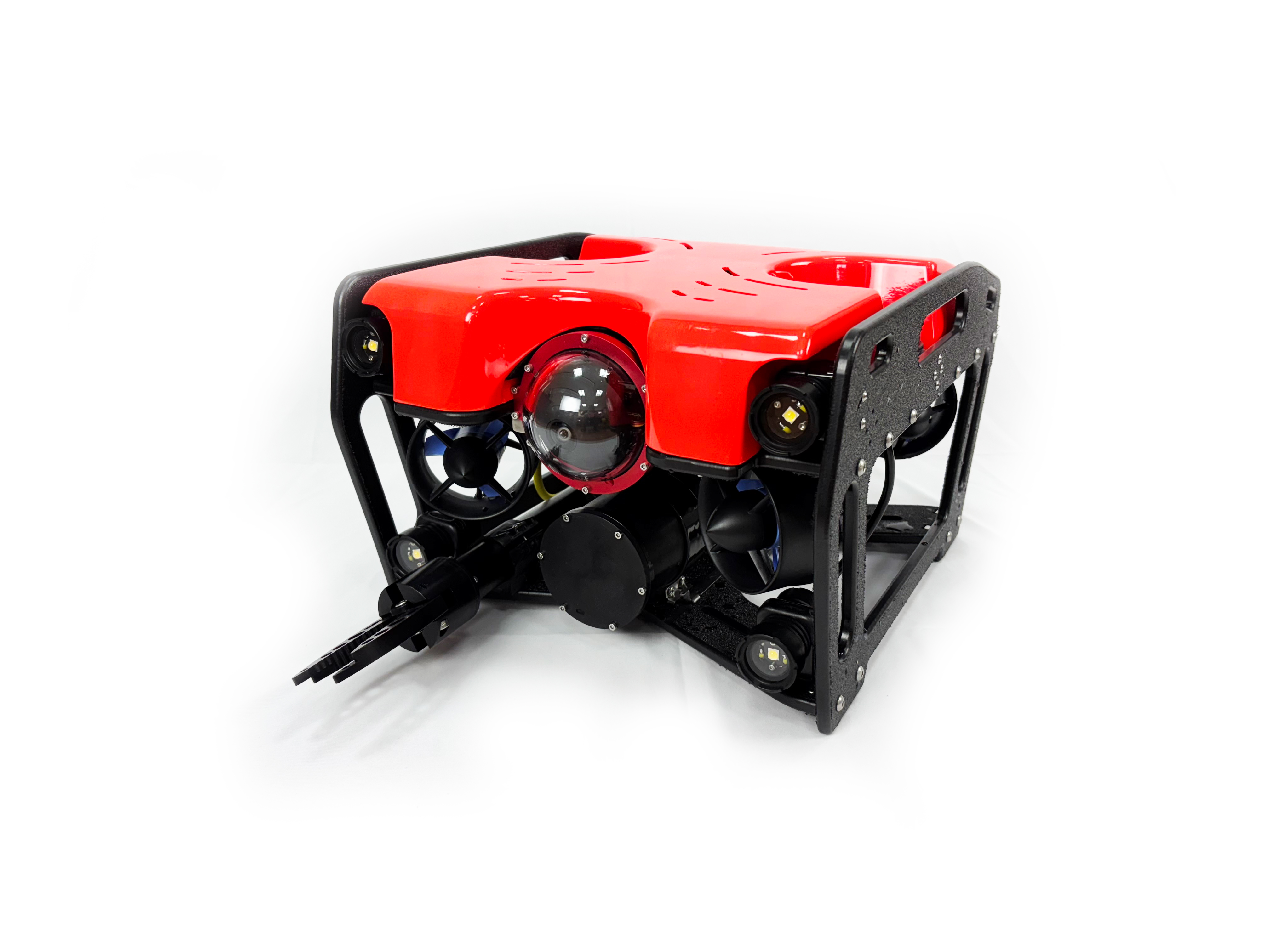

| Манипулятор (смыкание/размыкание, сила захвата 124Н) |

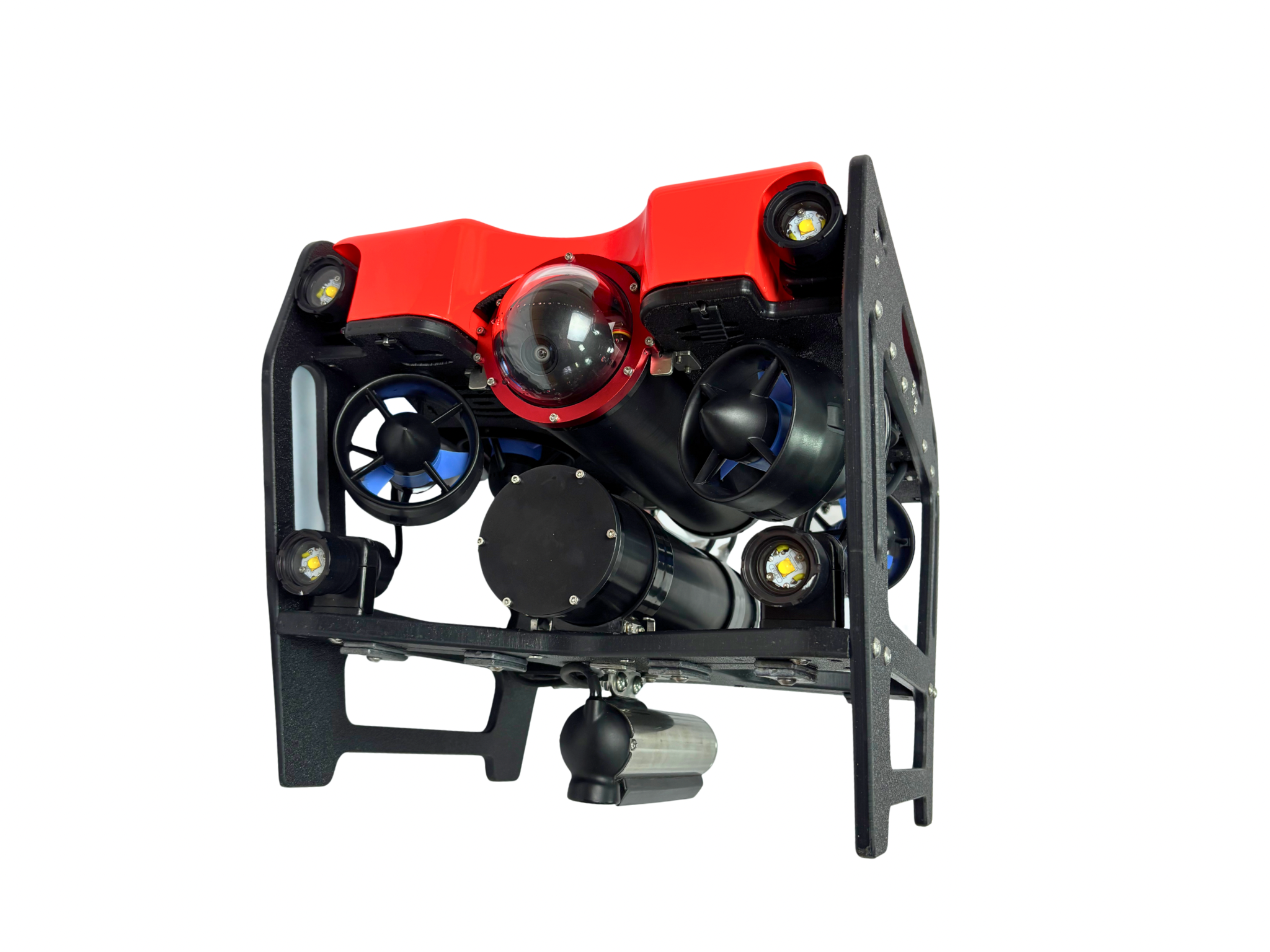

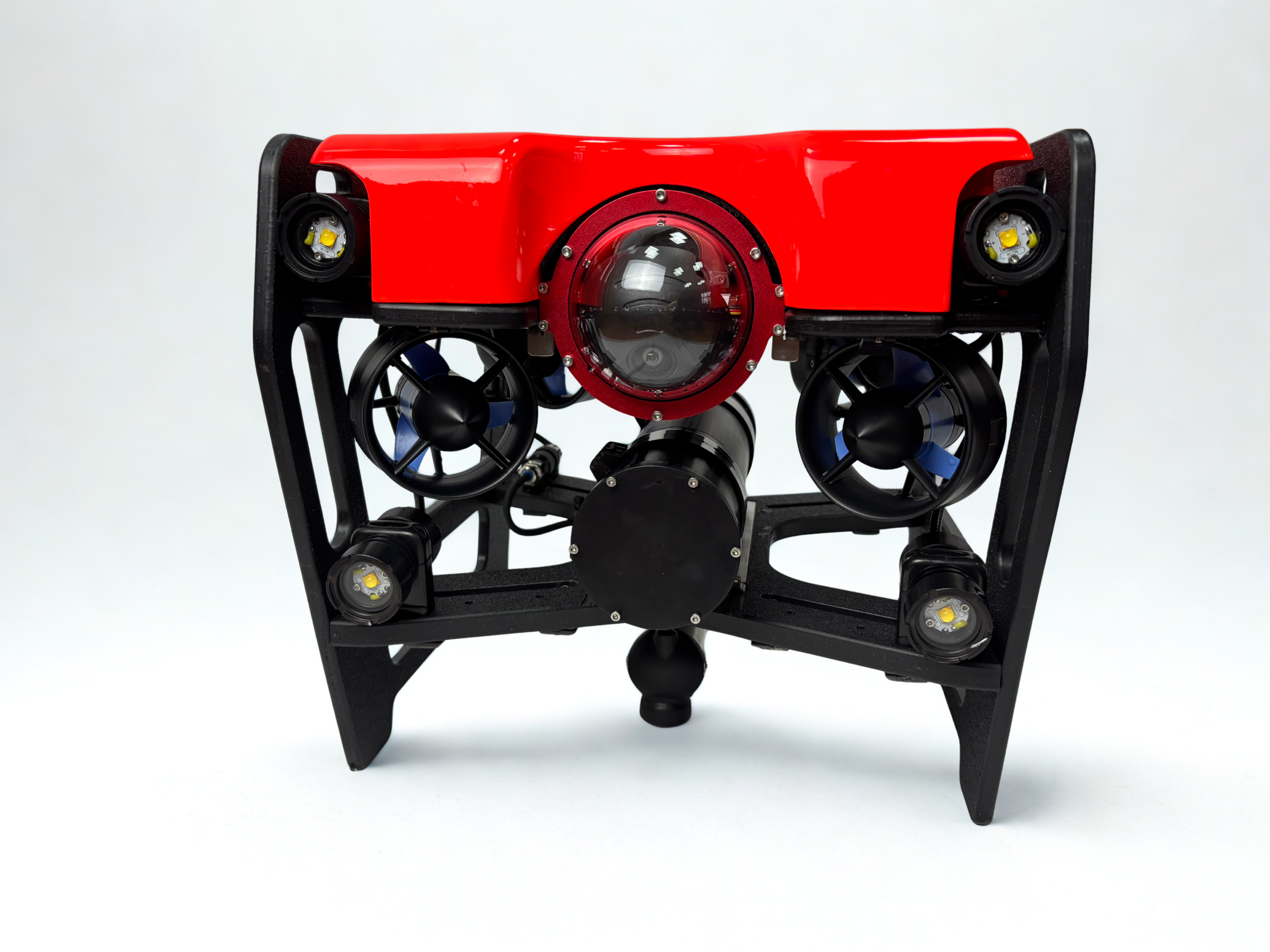

| Гидролокатор бокового обзора "Гидра" (полоса обзора до 230 метров, частота 700 кГц) |
| Гидроакустическая ультракороткобазисная навигационная система "Zima" (максимальная дальность акустической связи 8 км, зависит от конкретных условий) |
| Гидроакустическая длиннобазисная навигационная система "RedNode" (навигационное поле – до 700х700 м) |
| Однодневный курс по обучению одного оператора работе с ТПА "Смартдайв" (без учета командировочных расходов) |
| Подводный герморазъём "Смартдайв" (максимальная глубина: 100 м, 2-5 контактов, "папа"+"мама") |
| Подводный герморазъём "Смартдайв" (максимальная глубина: 150 м, 2-5 контактов, "папа"+"мама") |
| Заглушки для подводного герморазъёма "Смартдайв" (2 шт) |
