Система обнаружения подводных пловцов (далее- СОПП) является гидроакустической системой обнаружения и предназначена для применения при решении различных задач, связанных с активным наблюдением за подводными объектами на малых и средних дальностях. Система предназначена для применения на акваториях морских портов, гидротехнических сооружений, объектов аквакультуры (фермы по выращиванию рыбы и морепродуктов), а также объектах атомной энергетики (АЭС)

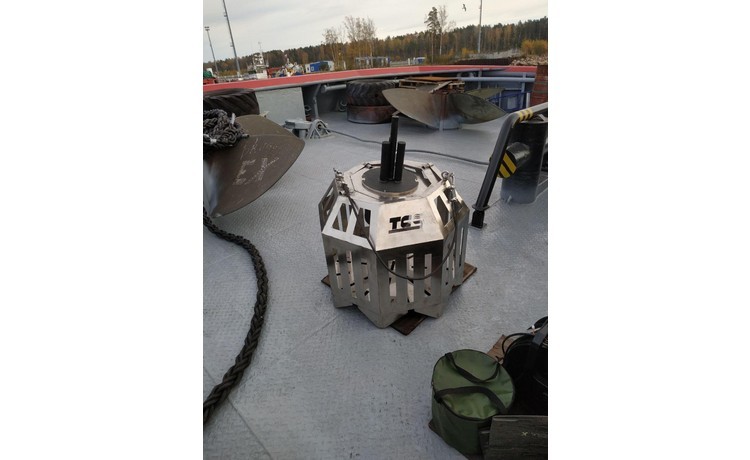

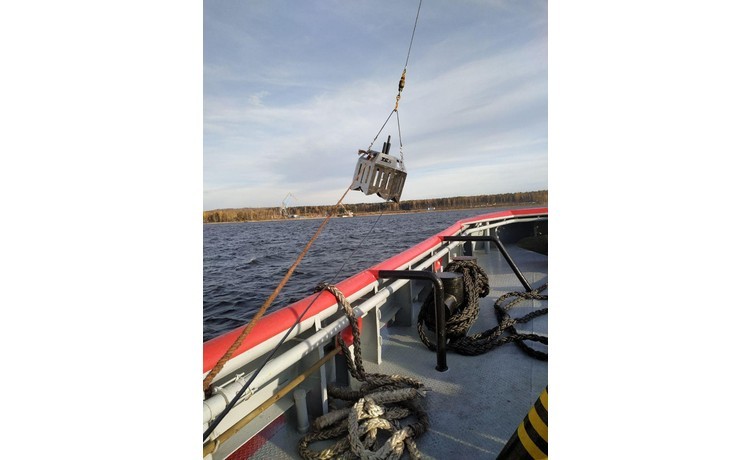

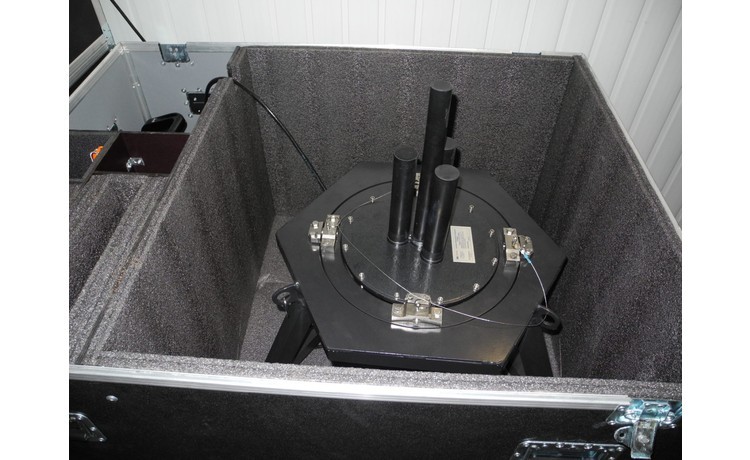

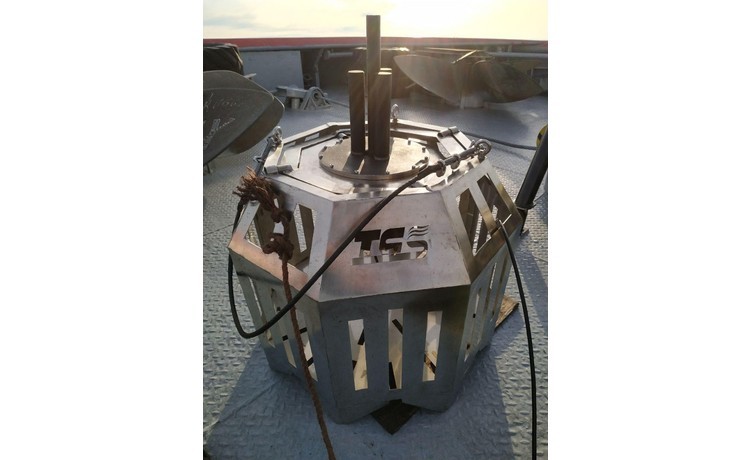

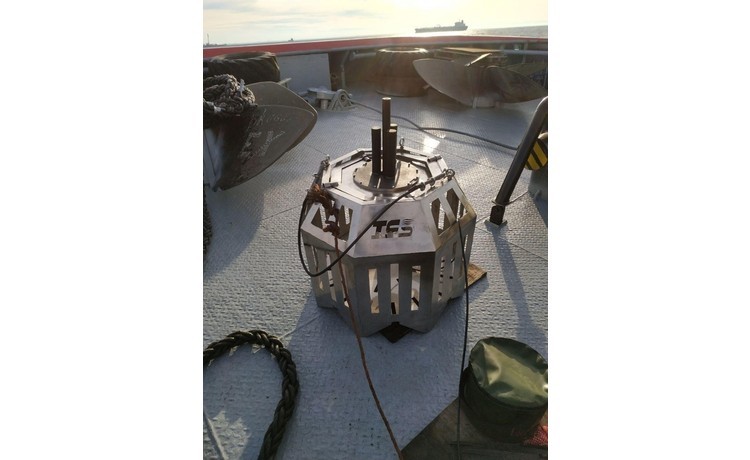

СОПП-300М- это базовая модификация линейки СОПП донного базирования c дальностью обнаружения ~300 м, состоящая в базовой комплектации из 1 (одного) комплекта гидроакустических антенн с углом обзора 360° по горизонтали, АРМ оператора на базе ПК и комплекта кабелей.
СОПП-600М- это средняя модификация линейки СОПП донного базирования c дальностью обнаружения ~600 м, состоящая в базовой комплектации из 1 (одного) комплекта гидроакустических антенн с углом обзора 360° по горизонтали, АРМ оператора на базе ПК и комплекта кабелей.
СОПП-950М- это профессиональная модификация линейки СОПП донного базирования c дальностью обнаружения ~950 м, состоящая в базовой комплектации из 1 (одного) комплекта гидроакустических антенн с углом обзора 360° по горизонтали, АРМ оператора на базе ПК и комплекта кабелей.
Все гидроакустические станции линейки СОПП рассчитаны на непрерывную круглосуточную и круглогодичную работу при температурах от 0 до +55°С (для подводных антенн) и -55°С до +70°С для надводных блоков.
|
Название/ № продукта |
Система обнаружения подводных пловцов (СОПП) |
Цена розничная, руб. |
|
СОПП-300М |
Донное базирование, обнаружение подводного пловца ~300 м, обзор 360° по горизонтали, Тип антенн: фазированные решётки (4 шт), глубина погружения- до 100 м, металлический корпус с самовыравниванием, +0°С до + 55°С для подводной части, питания 220В, встроенные подводные блоки управления, длина многожильного подводного кабеля 100 м, свич для конвертации оптики в Ethernet в комплекте, АРМ "Посейдон" (сервер, монитор, клавиатура/мышь, комплект кабелей). |
4 950 000 |
|
СОПП-600М |
Донное базирование, обнаружение подводного пловца ~600 м, обзор 360° по горизонтали, Тип антенн: фазированные решётки (4 шт), глубина погружения- до 100 м, металлический корпус с самовыравниванием, +0°С до + 55°С для подводной части, питания 220В, встроенные подводные блоки управления, длина многожильного подводного кабеля 100 м, свич для конвертации оптики в Ethernet в комплекте, АРМ "Посейдон" (сервер, монитор, клавиатура/мышь, комплект кабелей). |
6 850 000 |
|
СОПП-950М |
Донное базирование, обнаружение подводного пловца ~950 м, обзор 360° по горизонтали, Тип антенн: фазированные решётки (4 шт), глубина погружения- до 100 м, металлический корпус с самовыравниванием, +0°С до + 55°С для подводной части, питания 220В, встроенные подводные блоки управления, длина многожильного подводного кабеля 100 м, свич для конвертации оптики в Ethernet в комплекте, АРМ "Посейдон" (сервер, монитор, клавиатура/мышь, комплект кабелей). |
7 550 000 |
|
Опции |
||
|
LIC |
Дополнительная лицензия ПО "Посейдон" с АРМом |
880 000 |
|
ГЛОНАСС/GPS |
ГЛОНАСС/GPS приемник для автоматического определения собственных координат |
96 000 |
|
CAB |
Удлинение подводного комбинированного кабеля (2 жилы оптики, 3 жилы питания) |
1200 руб/м |
|
CAB-B |
Установка бронированного комбинированного подводного кабеля (2 жилы оптики, 3 жилы питания) |
1700 руб/м |
|
RR |
Надводный буй со встроенным радиоответчиком |
по запросу |
|
Опции ПО "Посейдон" |
||
| Модуль "Права доступа" | Модуль, позволяющий разграничивать права доступа пользователей. | 400 000 |
| Модуль "Тревожных зон" | Модуль, позволяющий создавать тревожные зоны/объекты на карте, а также зоны, в которых не будет срабатывать тревога. | 400 000 |
| Модуль "Классификация" | Модуль классификации целей по акустическому отражению (пловец в открытом акваланге, в закрытом акваланге, БПА) | 1 300 000 |
| Смена излучаемого сигнала | Для работы на зашумленной акватории в рабочем частотном диапазоне (50 кГц), а также на акватории, где работают несколько СОПП на одной и той же частоте, требуется использование разных сложных сигналов для каждой СОПП для исключения взаимного частотного наложения. | 400 000 руб. на 1 СОПП |
| Интеграция | Интеграция с внешними системами | по запросу |
СОПП позволяет:
Подключение и управление СОПП выполняется следующим способом:

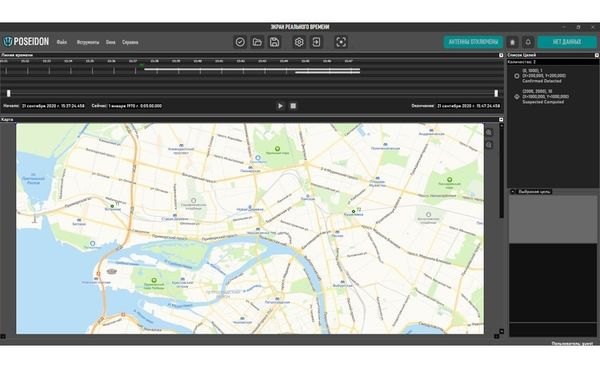

Описание ПО «Посейдон»:
Программное обеспечение (далее- ПО) «Посейдон» предназначено для работы с гидроаккустическими антеннами СОПП-300М, а также более мощными вариантами СОПП-600М и СОПП-950М.
ПО способно управлять до 255 комплектами антенн для перекрытия сложных участков подводной акватории.
ПО имеет интерфейс, состоящий из:
Для каждой обнаруженной цели ПО выдаёт и обновляет при каждом повторном сканирование характеристики цели, включая координаты цели (относительные: азимут, угол места и реальные в случае интеграции с ГЛОНАСС/GPS), расстояние от обнаружившую цель антенны, скорость движения к охраняемому объекту, абсолютную скорость, время до достижения охраняемого объекта при прямолинейном движении, время до достижения наиболее близкой части охраняемого объекта.
Движение и параметры всех целей записываются в архив и журнал ведения целей.
Реализована поддержка критических зон (например, вход в гавань, подход к причалу), которые оператор наносит на схему, при доступе в которые раздается тревога.
|
Технические характеристики гидроакустического устройства (ГУ): |
|||
|
Модель: |
СОПП-300М |
СОПП-600М |
СОПП-950М |
|
Сектор обзора по вертикали (СЧ/НЧ): |
180° |
||
|
Сектор обзора по горизонтали: |
360° |
||
|
Тип антенн: |
НЧ фазированные решетки |
||
|
Скорость сканирования: |
1 Гц (1 раза в секунду, регулируемая) |
до 1 Гц (до 1 раза в секунду, регулируемая) |
0,5 Гц (1 раз в 2 секунды, регулируемая) |
|
Габаритные размеры ГУ (Д х В): |
860 мм х 1190 мм |
||
|
Диапазон рабочих температур: |
+0°С до + 55°С (для подводных гидроакустических антенн) |
||
|
Автоматическое выравнивание антенн по горизонтали: |
Да, до +/-30° |
||
|
Глубина погружения ГУ: |
до 100 м (опционально до 300 м) |
||
|
Максимальная скорость течения: |
до 10 м/с (ламинарое течение) |
||
|
Минимальная рабочая глубина: |
от 5 м |
||
|
Класс защиты ГУ: |
IP 68 |
||
|
Потребляемая мощность: |
до 100 Вт |
||
|
Дополнительные технические характеристики для всех модификаций СОПП |
|||
|
Интерфейс: |
TCP/IP |
||
|
Оптика: |
Да |
||
|
Длина кабеля: |
До 5000 м (100 м в базовой поставке) |
||
|
Тип кабеля: |
Комбинированный кабель (1-2 оптики, 2 кабеля питания, 1 витая пара) |
||
|
Входное напряжение: |
220 В +/- 20% |
||
|
Расстояния обнаружения: |
|||
|
Дельфин (2,6 м х 0,8 м): |
360 м |
720 м |
более 1 км |
|
Человек (1,75 х 0,5 м): |
300 м |
600 м |
950 м |
|
Дрон/подводный БПА (0,5 х 0,2 м): |
230 м |
460 м |
550 м |
|
Ежесекундная площадь обнаружения (комплект на 360°)*: |
|||
|
Дельфин (2,6 м х 0,8 м): |
~ 407 150 м2 |
~ 1 628 601 м2 |
> 3 141 592 м2 |
|
Человек (1,75 х 0,6 м): |
~ 282 743 м2 |
~ 1 130 973 м2 |
~ 2 835 287 м2 |
|
Дрон/подводный БПА (0,5 х 0,2 м): |
~ 166 190 м2 |
~ 664 761 м2 |
~ 950 331 м2 |
|
Наработка на отказ/ срок восстановления: |
|||
|
Наработка на отказ: |
50 000 часов |
||
|
Тип ремонта: |
восстановительный/покомпонентная замена |
||
|
Срок службы: |
20 лет |
||
|
Функционал ПО «Посейдон» и АРМ: |
|||
|
Операционная система: |
Windows 7 и выше |
Windows 7 и выше |
Windows 7 и выше, Astra Linux, AltLinux |
|
Максимальное количество АРМов: |
2 |
5 |
255 |
|
Фильтры |
Встроенная система фильтров отсечения ложных целей, настраиваемая фильтрация целей по размеру, скорости и поведению |
||
|
Ведение целей |
Да |
||
|
Получение информации о цели |
Да (координаты, расстояние, скорость, время прибытия к охраняемому объекту и пр.) |
||
|
Классификация целей по нейронной сети |
Нет |
Опционально | |
|
Отображение "акустического спектра" цели |
Нет |
Да |
|
|
Тип АРМ |
На базе ПК/ноутбука |
На базе ПК/ноутбука или серверное исполнение |
|
|
Интеграция с системой нелетальной подводной защиты |
Нет |
На стадии разработки | На стадии разработки |
|
Интеграция с прочими внешними системами: |
Да |
||
|
Погрешность определения координат целей: |
<2% |
||
|
Формирование и передача тревог по сети |
Да |
||
|
Входное напряжение: |
220 В +/- 20% |
||
|
Архивация событий: |
Да (~ на 30 дней) |
||
|
Отображение информации на карте объекта: |
Да (карта загружается пользователем) |
||
|
Диагностика оборудования: |
Да (напряжение, проверка работоспособности каждой антенны, блоков и пр.) |
||
|
Разграничение доступа пользователей: |
Да |
||
|
Создание тревожных зон: |
Да (путем указания координат или точек на карте) |
||
*- Площадь указана в идеальных условиях и без учёта возможных слепых зон.
